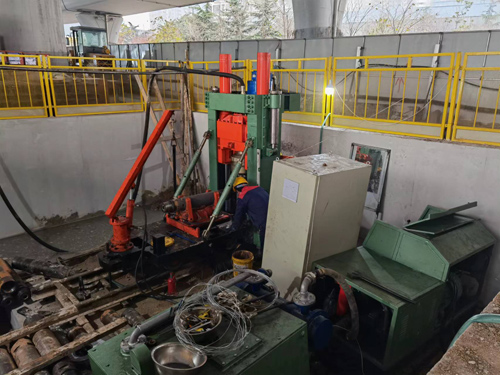

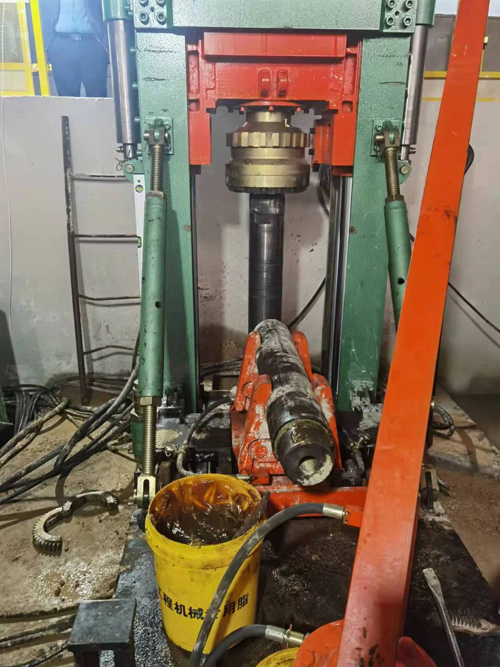

反井钻机2米直径云南竖井项目
反井钻机2米施工钻机安装要求
1、将电器设备副泵站、主泵站、主机、钻杆车、工具车的顺序运到现场后，找好主机位置，将各车使用刮板输送机链子锁好车。
2、找好主机位置，使用卡轨器固定好主机运搬车。
3、将左、右底脚板与主机基础架接好。
4、按照液压系统图，接好泵站、操作台、主机各动作机构的进出油管，并往油箱里加油。
5、将辅助卸杆器的进出油管接在运搬车的翻转油缸上。
6、安装开关、敷设电缆、连接开关，电动机搭火，使各开关处于断电闭锁状态。
7、检查液压管路、供电线路，确认连接、整定值正确无误后，方可启动辅助电机（11KW）操纵控制台上卸杆油缸控制手柄，推向“推进”位置，控制翻转油缸慢慢升起翻板，竖起主机。
8、松开运搬车卡器，随同主机一起找正煤仓中心位置，连接运搬车与左右底脚板，附板并紧固好螺栓，重新卡好运搬卡轨器。
9、关闭辅助电动机，卸下翻转油缸油管，接到辅助卸杆器上，注意进出口不要接错。
10、安装机械手和起吊装置。
11、接好水泵，冷却器进出水管。
三、钻机试运转
1、启动辅助电动机（点动）观察辅助电机转向是否正确。
2、调整补油泵出口溢流阀，观察油箱一侧压力表，压力逐渐上升至2.5Mpa，停止调整，再观察操纵台压力表，压力在2.5Mpa左右。
3、将回油节流阀旋至最小位置，观察泵站油箱另一侧压力表，调整辅助泵的出口溢流阀，观察操纵台压力表，压力为28Mpa，停止调整，后将回油节流阀旋至最大位置。
4、将主油缸排气塞（三只）拧开，将“主轴快速升降”手柄推至“降”位，直至减速箱下降至最低端，然后拧紧排气塞，再将“快速升降”手柄推至“升”位，直至减速箱下降至最顶端，重复“升、降”两次，将手柄置于“停”位。
5、主油缸快速、慢速升降的调整，通过调速阀进行控制，使主油缸运动变化灵敏为止。
6、检查机械手停在某一位置，将“夹杆缸”手柄推至“夹紧位”，调整该联阀片出口限出阀，观察压力表，当指针显示为15Mpa时，停止调整，然后将“夹杆缸”手柄回至“停”位，检查夹爪是否锁死，再将手柄拉至“松开”位。夹爪是否张开。
7、点动电动机，检查转向是否正确，并要看驱动头的反、正方向是否正确，当驱动头转动后，松开手柄，主轴是否能够停稳。如果停不稳，必须调整主油泵的司服变量机构，直至松开手柄，主轴停稳为止。
8、先停主泵，后停副泵，使泵站停止工作。
9、观察油箱液位计，液压油高度不足油箱高度的80%时，应及时向油箱加油。
10、将“回油节流阀”调至“大位”各操纵阀至“停位”，调试完毕。
四、钻机施工
㈠ 开孔前的准备工作
1、短接钻杆和三牙轮钻头事先要连接好。
2、所有钻杆要仔细检查一遍，有缺口，裂缝严禁使用。
3、准备好丝扣脂。
4、各钻杆丝扣及外壁全部清理干净，任何凸起的毛刺必须锉平。
㈡ 开孔导向孔的施工。
1、先启动副泵和后启动主泵，空载运转3-5分钟。
2、将驱动头升至最高位置。
3、把事先与短接杆接好的三牙轮钻头用起吊装至吊置机械手回转半径处。
4、操纵机械手，使其摆到三牙轮钻头的短接钻杆处，并继续摆到钻机驱动头中心处，下降驱动头，控制好下降速度和转速，使丝套与短接钻杆摆回原位。
5、将导向套装在短接钻杆上，卡紧卡环，使导向套的外花键与底座上的内花键啮合。
6、施工人员对短接钻杆的垂直度进行测量，确保导向孔倾角正确。
7、启动水泵向三牙轮钻供水，供水量为0.6m3/min以上，压力为0.6-0.9Mpa，确保岩渣及时排出和冷却钻头的供水量。
8、调节钻头转速为15r/min左右，轴向压力一般控制在5-15KN之间，准确缓慢的将孔开出。
9、短接钻头钻完后，上升驱动头，卸下钻杆导向套，钭抱合板手装在短接钻杆上的第二方栓处，使驱动头下降至抱合板手与工作台上的内花键全部啮合为止。再操纵控制主轴翻转的扳手，使驱动头反至螺纹脱开为止。
10、按照加接钻杆的顺序，加接第一根导向钻杆，每隔一根普通钻杆加一根导向钻杆，共使用两根导向钻杆。
11、注意保护孔口，防止金属类物体掉入孔内损坏三牙轮钻头。
12、继续钻进至透孔。
㈢ 扩孔施工
1、导向孔透孔后，在下口用辅助（垫叉）将三牙轮连同短接钻杆一起卸下。
2、将扩孔钻头运到下口，并使芯轴与钻孔内钻杆中心线对中。
3、检查扩孔钻头喷水孔是否畅通，将扩孔钻头的芯轴螺纹和钻杆螺纹擦干净，并涂上丝扣脂。
4、施工人员撤出扩孔钻头5米范围以外，用电话通知上口操作人员下降钻杆，调节转速缓慢锁紧扩孔钻头。
5、开始提钻头扩孔。
6、扩孔时正常压力参数：
副泵压力：5-8Mpa
主泵压力：5-12Mpa
7、扩孔过程中严禁驱动头反转（停机卸钻杆除外）。
8、扩至最后两根钻杆，操作人员要密切注意基础情况，确保扩完最后一根杆。
