矿山天井工程反井钻机施工方案

天井工程施工简介：

设计天井工程量约40m，(共设计5层联络道，联络道施工数量以天井见矿情况现场决定)，天井施工规格1.5m×1.5m，断面2.25m2，折合90m。

一、施工前准备工作

1、技术准备

组织技术人员与管理人员认真审阅施工图纸，勘测现场，学习技术规范，编制施工安全措施，准备好各种技术资料和表格，做好各项技术交底和培训学习，测量人员做好测量放线工作。

2、材料、机具、设备准备

本工程选择采用LM-400型国产反井钻机施工，它有体积小、重量轻、搬迁移动方便的特点，有很强的适应性。

再根据施工进度计划，编制各种材料、设备、工器具、供应计划，做好材料设备工器具的进场与保管。

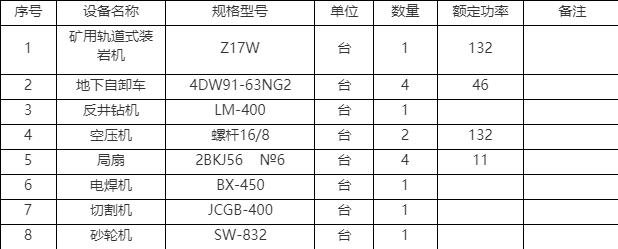

井巷施工主要设备一览表

3、施工人员准备

根据施工需要，做出详细的施工人员需求计划，并将不同施工阶段的各工种需求计划报公司人力资源部，以便能及时调配、补充施工人员。

提前做好施工人员岗前体检、安全教育培训工作，确保所有施工人员按照规程、规范施工，特种作业持证上岗。

二、施工方案

根据天井断面形状大小、工程地质、水文地质情况以及工期要求等，施工采用反井施工法施工，全断面一次成井。

反井钻机工作原理为：电机带动液压马达，利用液压动力将扭矩传递给钻具系统，带动钻具旋转，并向上提升，采用镰齿盘形滚刀破岩，滚刀在钻压的作用下沿井底滚动，从而对岩石产生冲击，挤压和剪切作用，使其破碎。钻导孔时岩屑沿钻杆与孔壁间的环行空间由洗井液浮升到井座面，扩孔时岩屑靠自重落到井下通道。钻凿Ф1.5m钻井时要先钻Ф280mm的导孔，直至导孔钻透至下水平巷道，将导孔钻头在此卸下，接上Ф1.5m的扩孔钻头，再由下向上扩孔。其主要技术参数为：导孔直径280mm，扩孔直径1.5m，钻孔深度40m，出轴转速5-33转/分，额定扭矩150KN.m，最大扭矩175KN.m，钻头许用最大推力700KN，扩孔最大拉力3000KN，钻杆直径及有效长度Φ254*1000mm钻孔偏斜率≤1%，电机总功率约190kw，驱动方式全液压驱动，适应岩性岩石单向抗压强度≤140mpa。

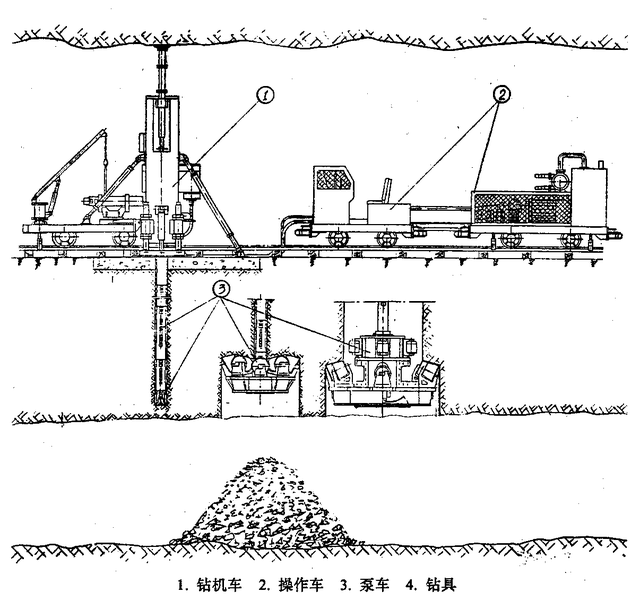

LM-400型钻机及工作原理示意图
