ZFYD低矮型反井钻机的工作原理

       ZFYD系列反井钻机的工作原理与其它反井钻机大致相同，即将钻机安装在上水平，先由上往下钻一个先导孔，然后在下水平巷道卸去先导孔钻头，安装上扩孔钻头，再由下往上扩孔，直到把扩孔钻头打到上水平，完成反井施工。

      该钻机主要由主机、运搬车、液压泵站、钻具（包括钻杆、稳定钻杆、三牙轮钻头及扩孔钻头等）液压操作台、钻机基础、钻杆起吊装置等组成。

      主机由两台液压马达通过齿轮减速箱、驱动头构成钻机回转系统，驱动头与钻杆联接，带动钻杆与钻头进行钻孔所需的回转运动，并给钻机提供所需的扭矩。三只对称布置的推进油缸带动减速箱、驱动头及钻具上、下移动构成钻机的推进系统，并给钻机提供钻孔所需的钻压。在扭矩及钻压的联合作用下，三牙轮钻头或扩孔钻头破碎岩石。在先导孔钻进中，被破碎下来的岩石屑用洗井液采用正循环方式排至井口上部，再扩孔时，岩石屑靠自重落到下水平巷道。

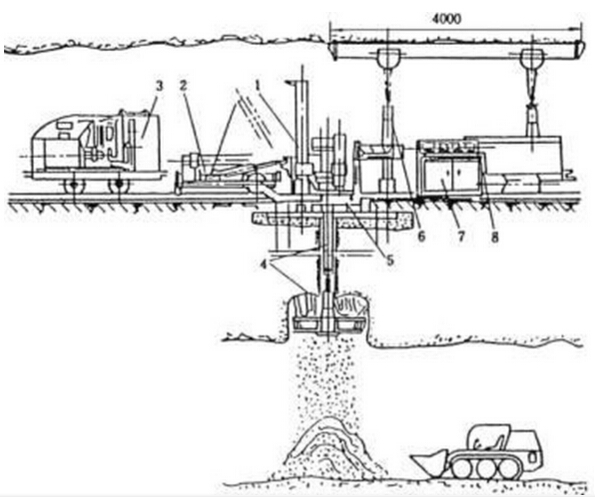

ZFYD系列低矮型反井钻机
1-主机 2-搬运车 3-泵站 4-钻具 5-主机基础  6-吊挂装置   7-液压操作台   8-电气开关盒
