引水斜井利用定向钻机和反井钻机开挖,具有安全性能好、施工效率高、精度控制准等优点,是一种安全实用的斜井施工技术。

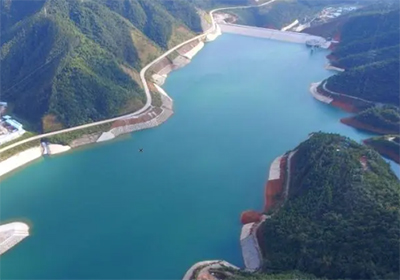

抽水蓄能电站装机容量1200MW(4X300MW),主要由上水库、输水系统、地下厂房系统、地面开关站及下水库等建筑物组成。输水系统总长约1772m,1#引水上斜井长约280m,斜井角度为55°;1#引水下斜井长约283m,斜井角度55°。2#引水上斜井长约283m,斜井角度为55°;2#引水下斜井长约283m。
导井开挖技术为近几年在反井钻机法基础上针对深斜井(尤其超过300m)而研发的新方法。首先采用定向钻机自上而下施工导孔,并二次扩大为较大直径导孔,然后采用反井钻机自下而上反拉形成导井。
单独使用反井钻机施工导孔、导井的方法在国内惠州抽水蓄能电站、蒲石河抽水蓄能电站和烟岗水电站等电站均成功使用,使用定向钻机施工导孔、反井钻机施工导井的方法在抽蓄电站斜井施工中已得到成功应用。
(1)优点:
1)采用反井钻机开挖导井为机械化作业,自动化程度高,工序较为简单,
开挖进度优于采用爬罐开挖导井,月平均进尺为100~120m。
2)人工导井开挖洞径小,通风排烟条件差,工作面环境恶劣,容易出现安
全事故,采用反井钻机作业可避免人工开挖。作业人员只需在上部进行反井钻机
操作,从而大大改善了作业人员的工作条件,简化了作业程序,降低了劳动强度
(2)缺点:
需投入定向钻机和反井钻机两种设备,成本投入相对较大。导孔偏斜较大时与下部不能贯通,则需重新钻孔,对工期影响大。
